Карточка №1050 «Извинительный листок»

ИСТОЧНИК:

*Новиков В.И. Ленин и деятельность искровских групп в России (1900-1903) – 2-е изд., доп. – М.: Мысль, 1984. – С. 83.



СИТУАЦИЯ:

Газета «Искра», боевой орган российской социал-демократии, издававшийся в Европе, в огромных количествах пересылалась в Россию официальной императорской почтой. Для этого использовались адреса реальных физических лиц, которые так или иначе становились известными революционерам. Далеко не все адресаты откровенно сочувствовали «Искре», многие даже не подозревали о том, что их втягивали в распространение нелегальной газеты. Как обезопасить этих обывателей от возможных преследований со стороны жандармов, регулярно вскрывавших подозрительную корреспонденцию?



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Алиби у адресата должно быть, чтобы обезопасить его от преследований полиции, и алиби быть не должно, ведь на конверте указаны его адрес и фамилия.



РЕШЕНИЕ:

Обычно к пересылаемым номерам газеты прикладывался «извинительный листок» примерно с таким содержанием: «Посылаем Вам эту вещь. Простите, что делаем это без Вашего разрешения. Русские условия заставляют нас прибегать ко всевозможным способам распространения нелегальной литературы, поэтому мы пользуемся всякими, даже случайно попавшими к нам адресами».



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип «заранее подложенной подушки»:

а) компенсировать относительно невысокую надежность объекта заранее подготовленными аварийными средствами.



КОММЕНТАРИЙ:

Вряд ли, впрочем, подобные извинения могли полностью убедить полицию в благонадежности тех, кому посылалась газета. Обычно адресаты, которых уличали в пособничестве революционерам, подвергались строгой проверке; нередко в отношении них принимались суровые санкции, а адреса ставились на контроль.



КАТЕГОРИЯ:

ТРИЗ в социальных системах

Карточка №1049 «Берегите свои зубы»

ИСТОЧНИК:

*Сериал «Коломбо», сезон 9, серия 5 «Берегите свои зубы» (США, 1990)

СИТУАЦИЯ:

Молодой дантист, беспечно просаживающий деньги своего тестя в авантюрных финансовых операциях, подозревается в убийстве любовника своей жены. Молодой и популярный киноактер был найден мертвым в свое машине. Причиной смерти эксперты считают отравление дигиталисом, лекарством, которое принимала жена дантиста. В малых дозах дигиталис нормализует работу сердца, но в значительной дозе за несколько минут может привести к смерти.

Подозрение падает на жену дантиста. Однако въедливый лейтенант Коломбо, который проводит расследование, пришел к выводу, что именно дантист каким-то образом ввел в организм своего соперника опасное для жизни лекарство, когда лечил ему зуб. Загвоздка в том, что смерть наступила через несколько часов после посещения жертвой стоматолога. Введи врач дигиталис днем, пациент умер бы уже через несколько минут. Но трагедия произошла поздним вечером, когда любвеобильный актер был в гостях у жены дантиста, который в этот момент играл в карты далеко от дома. Как объяснить случившееся?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Смертельное лекарство должно быть введено в организм жертвы, потому что явилось причиной смерти, и лекарство не должно быть введено в организм, потому что в этом случае смерть наступила бы очень быстро, а это не соответствует картине преступления.

РЕШЕНИЕ:

Дантист из подслушанного ранее телефонного разговора знал, что его соперник планирует наведаться к его жене вечером текущего дня. Врач заранее покрыл смертельную дозу дигиталиса специальной оболочкой, которая растворяется при температуре тела через строго определенное время, после чего поместил эту самодельную капсулу под коронку зуба пациента. В итоге яд начал действовать в нужный момент, как раз после того как ничего не подозревавшая женщина угостила любовника коктейлем.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Стандарт 5.1.1.8.

Если нужно ввести в систему вещество, а это запрещено условиями задачи или недопустимо по условиям работы системы, то следует использовать обходные пути:

8. Добавку вводят в виде химического соединения, из которого она потом выделяется.

КОММЕНТАРИЙ:

В фильме решить криминалистическую задачу детективу помог случай. Знай Коломбо стандарты на решение изобретательских задач, он мог бы выйти на решение гораздо раньше и увереннее. Для этого ему необходимо было задать вопрос: «Как сделать, чтобы введенное в организм вещество начало действовать через строго определенное время?». А потом заглянуть в стандарты.

КАТЕГОРИЯ:

ТРИЗ в криминалистике

Карточка №1048 «Нажми на спуск»

ИСТОЧНИК:

*Видео «Пневматическая винтовка ИЖ-60 4,5 мм»



СИТУАЦИЯ:

Одним из условий меткой стрельбы из винтовки является правильное нажатие на спусковой крючок. Нажимать на спуск рекомендуется сгибом третьей или подушечкой третьей фаланги указательного пальца – так достигается движение спуска строго назад: смещения оружия в сторону не происходит. Однако кисти рук и пальцы у стрелков разные по размеру. Приходится приспосабливаться к стандартному оружию, а это не всегда удается. Как быть?



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Спусковой крючок должен находиться в одном положении, чтобы соответствовать особенностям одного стрелка, и должен находиться в другом положении, чтобы учитывать строение кисти другого стрелка.



РЕШЕНИЕ:

В некоторых видах оружия спусковой крючок несколько смещен вправо относительно продольной оси оружия. Для небольшого пальца это гораздо удобнее. Пример: пневматическая винтовка ИЖ-60 (МР-60/61С).



Следующий логичный шаг – динамизация узла: должна быть предусмотрена возможность свободной регулировки положения спускового крючка по горизонтали и вертикали, подстройка спуска под индивидуальные особенности стрелка, под строение его кисти. Известно также, что рукоять спортивного оружия часто делается на заказ так, чтобы в точности соответствовать особенностям хвата конкретного спортсмена.



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип асимметрии:

а) перейти от симметричной формы объекта к асимметричной

*Принцип местного качества:

а) каждая часть объекта должна находиться в условиях, наиболее соответствующих ее работе

*Принцип динамичности:

а) характеристики объекта (или внешней среды) должны меняться так, чтобы быть оптимальными на каждом этапе работы



КОММЕНТАРИЙ:

Одна из тенденций развития техники, производящейся на конвейере фабрично-заводским способом, – максимальная стандартизация. Такой подход удешевляет производство, но создает сложности для пользователей – их ведь стандартизировать сложно. Именно поэтому конструкторы стараются предусмотреть возможность последующей подгонки узлов и отдельных элементов конструкции под антропометрические особенности тех, кто техникой будет пользоваться. Чаще всего речь идет об элементах управления системами. Другие примеры индивидуализации: ремешок/браслет для часов, ремни и лямки на снаряжении, сидение водителя автомобиля и седло велосипеда.



Известны и другие подходы к разрешению противоречия между требованиями стандартизации и необходимостью учитывать уникальность пользователя, например, его право- или леворукость. В частности, некоторые конструкторы снабжают оружие двусторонними рычажками предохранителя: их удобно нажимать как правой, так и левой рукой. Асимметрия уступила место симметрии.



КАТЕГОРИЯ:

ТРИЗ в военном деле

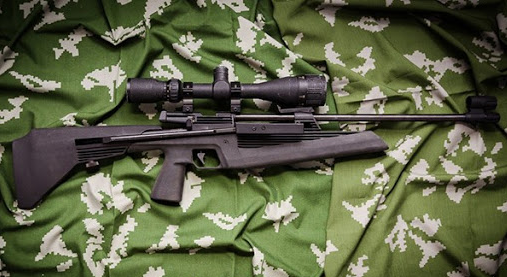

Пневматическая винтовка МР-60

Карточка №1047 «Почти гордиев узел»

ИСТОЧНИК:

*Личная картотека автора блога

СИТУАЦИЯ:

Полиэтиленовые пакеты широко используются для хранения самых различных продуктов. Но развязать пакет, который завязан даже на обычный узел, бывает очень непросто. Мягкий кончик пакета никак не хочет продеваться через такой же мягкий, но тугой узел. Чаще всего проблема решается радикально, при помощи ножа. Раз – и узла как не бывало. А как быть, если требуется использовать пакет с его содержимым и дальше? Можно ли быстро и без усилий развязать узел на полиэтиленовом пакете?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Пакет в области узла должен быть мягким, потому что такого свойство полиэтилена, и пакет в области узла должен быть твердым, чтобы можно было без труда протолкнуть кончик пакета через узел.

РЕШЕНИЕ:

Задача состоит в том, чтобы сделать кончик пакета, торчащий из узла, достаточно твердым. Для этого необходимо ту часть пакета, которую требуется пропустить обратно через узел, закрутить несколько раз в одном направлении. При этом кончик превратится в тонкий, сравнительно тугой и твердый жгут. Теперь провести этот жгут через узел не составит никакого труда.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Системный переход 1В

КОММЕНТАРИЙ:

При системном переходе 1В вся система наделяется свойством С (пакет гибкий и мягкий), а ее части – свойством анти-С (кончик пакета достаточно твердый и плотный).

КАТЕГОРИЯ:

ТРИЗ в быту

Карточка №1046 «Рекламный трюк»

ИСТОЧНИК:

*Статья «Ретро: Миллион пикселей по доллару»

СИТУАЦИЯ:

Традиционный способ заработать на рекламе в интернете состоит в продаже рекламного места, где можно разместить баннеры, текстовые блоки и видеоролики. Но место на странице сайта ограничено, поэтому и прибыль поставлена в зависимость от сравнительно малого числа рекламных единиц. Как можно повысить эффективность рекламной деятельности?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Рекламного места должно быть мало, потому что оно ограничено размером страницы, и рекламного места должно быть много, чтобы заработать на рекламе большие деньги.

РЕШЕНИЕ:

В 2005 году британец Алекс Тью нашел способ заработать на обучение в университете. Он смастерил интернет-страницу, разделил ее на миниатюрные блоки размером 10х10 пикселей и предложил всем желающим купить у него такой квадратик в качестве рекламного места всего за 100 долларов. Идея пришлась по вкусу рекламодателям. Очень скоро число желающих поместить на этой страничке активную рекламную ссылку стало настолько велико, что это позволило предприимчивому британцу заработать более миллиона долларов.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип дробления:

а) разделить объект на независимые части

в) увеличить степень дробления объекта

*Принцип объединения:

а) соединить однородные или предназначенные для смежных операций объекты

КОММЕНТАРИЙ:

В итоге у Алекса Тью получился яркий и броский коллаж из рекламных картинок разных размеров и форм. Многочисленные попытки других предприимчивых дельцов повторить проект британца успехом не увенчались.

КАТЕГОРИЯ:

ТРИЗ в бизнесе

Карточка №1045 «Лишних колес не бывает»

 ИСТОЧНИК:

*Юный техник для умелых рук. – 1972. – №2. – С.11-13.



СИТУАЦИЯ:

В книге «Алгоритм изобретения» Генрих Альтшуллер, анализируя тенденции развития техники, отмечал, что диаметр колес автомобилей все время стремится к уменьшению. Но для обычного колеса автомобиля – даже вездеходного – уступ высотой в полколеса уже становится непреодолимым препятствием. Как совместить малый диаметр колеса с требованием повышения проходимости машины?



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Диаметр колес должен быть малым, потому что такова тенденция развития техники, и диаметр колес должен быть большим, чтобы машина могла уверенно преодолевать препятствия.



РЕШЕНИЕ:

Предложена модель автомобиля с опорами в виде системы из трех колес небольшого диаметра. Два колеса опираются на землю, третье как бы висит в воздухе. Получается нечто вроде треугольника. При встрече с серьезным препятствием обойма с колесами начинает проворачиваться вокруг общей оси. Верхнее колесо наваливается на препятствие сверху и тащит за собой всю опору. Такая система позволяет уверенно преодолевать и ямы.



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Геометрический эффект

*Принцип объединения

*Стандарт 3.1.1: переход к би- и полисистемам



КОММЕНТАРИЙ:

Конструкторы предложили также разделить корпус транспортного средства на две половины, соединив их шарнирами. Некоторое усложнение конструкции ходовой части с лихвой окупается расширением ее функциональных возможностей.



КАТЕГОРИЯ:

ТРИЗ и транспортные системы

Карточка №1044 «Винтики и шпунтики»

ИСТОЧНИК:

*Юный техник. – 1984. – №4. – С. 2-3.



СИТУАЦИЯ:

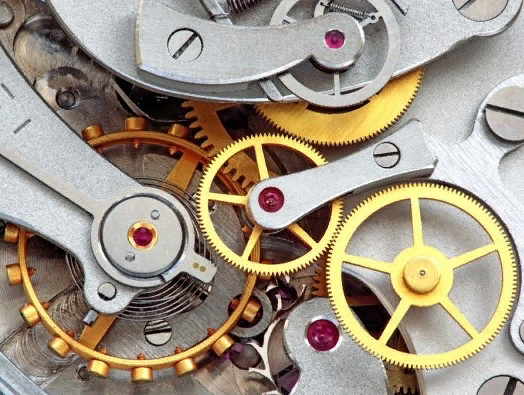

Сборочный цех часового завода времен СССР, где изготовляют механические часы. Молодая сборщица выполняет рутинную операцию: требуется взять винтик и ввернуть его в резьбовое отверстие на стальной пластине, где монтируется вся начинка часов. Сложность в том, что винтик очень мал: длина всего миллиметр, а диаметр в два раза меньше. Его и взять-то со сборочного стола неискушенному человеку можно только после нескольких попыток. А как быстро и точно завернуть такой винт? Использовать магнит нельзя – это нарушит работу часового механизма.



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

«Держалка» для винтика должна быть, чтобы можно было без труда его завернуть, и такой «держалки» быть не должно, чтобы не усложнять систему.



РЕШЕНИЕ:

На кончике отвертки у сборщицы – капелька масла, к которой легкий винтик хорошо и надежно прилипает. Теперь его можно пристроить к отверстию и несколькими движениями завернуть.



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип «посредника»:

а) использовать промежуточный объект – переносящий или передающий действие

б) на время присоединить к объекту другой (легкоудалимый) объект



КОММЕНТАРИЙ:

Без масла при сборке часов все равно не обойтись – так винт легче идет по резьбе.



КАТЕГОРИЯ:

ТРИЗ в промышленности

Карточка №1043 «Вот вам и рыбка из пруда»

ИСТОЧНИК:

*Личная картотека автора блога

СИТУАЦИЯ:

Лещ, подлещик, карась – очень вкусная рыба. Но есть у этих представителей водного царства одна нежелательная особенность: в них много мелких костей. Как ни готовь того же карася, даже после тщательной прожарки в масле мелкие косточки в нем будут чувствоваться. Удалять их механическим способом было чрезвычайно трудно. Как быть?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Мелкие кости должны быть в рыбе, потому что удалить их полностью практически невозможно, и костей в рыбе быть не должно, чтобы они не доставляли неприятностей во время еды.

РЕШЕНИЕ:

Почистите рыбу, помойте ее, удалите внутренности. Теперь на каждой из боковых поверхностей рыбы сделайте ножом очень частые надрезы по диагонали. Потом такие же надрезы сделайте в другом направлении, чтобы прочерченные ножом линии были выполнены крест-накрест. Теперь рыбу можно жарить обычным образом. Внешний вид приготовленной описанным образом рыбы не пострадает. Мелкие косточки останутся в рыбе, но они станут настолько мелкими, что ощущаться и доставлять неприятности при трапезе совершенно не будут.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип дробления:

а) разделить объект на независимые части

в) увеличить степень дробления (измельчения) объекта

*Принцип «обратить вред в пользу»:

в) усилить вредный фактор до такой степени, чтобы он перестал быть вредным

КОММЕНТАРИЙ:

Был у нас вредный фактор – мелкие кости. Мы не стали с ним бороться «в лоб», а пошли обходным путем – усилили вред, сделав кости еще более мелкими. В итоге проблема исчезла.

Тем, кто скептически относится к подобным кулинарным хитростям, может посоветовать составлять меню из рыбы малокостных сортов. К этой категории, в частности, относятся кефаль, сиг, судак, морской окунь, форель.

КАТЕГОРИЯ:

ТРИЗ в быту

Карточка №1042 «Ошибка меткого стрелка»

ИСТОЧНИК:
*Личная картотека автора блога

СИТУАЦИЯ:
Легендарный техасский стрелок прославился тем, что метко стрелял по амбару. Он с гордостью показывал друзьям и знакомым результаты своей пальбы: отверстия от выстрелов всегда очень кучно размещались внутри множества нарисованных мелом мишеней. Как стрелку удавалось быть столь умелым снайпером? Дело в тренированности или у техасца был какой-то секрет?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:
Пули должны ложиться точно в цель, потому что результат такой меткой стрельбы налицо, и пули не должны ложиться точно в цель, потому что известно, что даже самый меткий стрелок по статистике время от времени допускает промахи.

РЕШЕНИЕ:
Стрелок сначала стрелял по амбару, а уже после этого рисовал мишень на стене таким образом, чтобы все отметины от выстрелов находились внутри мишени.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:
*Принцип вынесения:
а) отделить от объекта «мешающую» часть («мешающее» свойство) или, наоборот, выделить нужную часть или нужное свойство.

КОММЕНТАРИЙ:
Описанный анекдотический случай довольно часто используется для иллюстрации ошибок в научной методологии, когда тот или иной исследователь опирается только на специально отобранные данные, подтверждающие его гипотезу, игнорируя остальные результаты исследований, не вписывающиеся в подлежащую доказыванию концепцию.

Мы же предлагаем использовать принцип «техасского стрелка» необычным способом: для выхода творческой личности в надсистему целей. Из теории развития творческой личности известно, насколько сложно бывает человеку перейти от решения задач низшего уровня к формулированию более значимых целей. Чтобы перестать размениваться по мелочам, имеет смысл провести анализ областей деятельности, которые так или иначе ранее попадали в сферу интересов, а потом отыскать общий знаменатель – то, что объединяет эти области. Очертить своего рода мишень вокруг нескольких попаданий. Это и будет цель более высокого ранга, в которую все прежние разработки войдут как частности.

КАТЕГОРИЯ:
ТРИЗ и наука

Карточка №1041 «Операция «Антитеррор»

ИСТОЧНИК:
*Личная картотека автора блога

СИТУАЦИЯ:

Довольно часто полицейские снайперы сталкиваются с ситуацией, когда захвативший заложников террорист оказывается за прозрачной преградой – стеклом. Прицелиться в злодея можно, но удастся ли в него попасть? Будучи сравнительно хрупким материалом, стекло, однако, вполне способно существенно изменить траекторию полета пули. Этот нежелательный эффект можно в какой-то мере устранить, если стрелять перпендикулярно поверхности стекла, но такие идеальные условия – большая редкость. Как быть?



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Пуля должна ударить в стекло, чтобы снайпер мог поразить террориста, и пуля не должна ударить в стекло, чтобы не изменилась траектория её полета.



РЕШЕНИЕ:

Нередко применяется способ, когда огонь ведут два снайпера: первый стрелок выстрелом разбивает стекло, а второй, стреляя с минимальной паузой, поражает цель.



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип объединения:

а) соединить однородные или предназначенные для смежных операций объекты

б) объединить во времени однородные или смежные операции

*Стандарт 3.1.1. Переход к бисистемам и полисистемам

Эффективность системы – на любом этапе развития - может быть повышена системным переходом 1-а: с объединением системы с другой системой (или системами) в более сложную бисистему или полисистему.



КОММЕНТАРИЙ:

Подобная тактика требует высочайшей согласованности действий. И все равно остается опасность, что острые осколки разбитого стекла поранят заложников.



КАТЕГОРИЯ:

ТРИЗ в правоохранительной деятельности

Карточка №1040 «Профсоюзы сражаются»

ИСТОЧНИК:

*Фостер У.З. История трех интернационалов: международное социалистическое и коммунистическое движение с 1848 года до настоящего времени. – М.: Государственное издательство политической литературы, 1959. – С.11.

СИТУАЦИЯ:

В Англии, на родине капитализма, профессиональные союзы начали создаваться еще в 1752 году. Они объединяли в основном квалифицированных рабочих, однако законом такие объединения не признавались, поэтому вынуждены были вести борьбу против буржуазного законодательства. Как легализовать профсоюз, чтобы не вступать в конфликт с законодательными запретами?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Профсоюз должен быть, чтобы он мог объединить рабочих, и профсоюза быть не должно, потому что профессиональные объединения запрещены законом.

РЕШЕНИЕ:

Профсоюзы в Англии первоначально выступали под видом «обществ дружбы». Такая форма объединения допускалась законом.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип вынесения:

а) отделить от объекта «мешающую» часть («мешающее» свойство) или, наоборот, выделить единственно нужную часть или нужное свойство

КОММЕНТАРИЙ:

В 1824 году в Англии антипрофсоюзное законодательство частично было отменено, после чего профсоюзы смогли перейти на легальное положение.

КАТЕГОРИЯ:

ТРИЗ в социальных системах

Карточка №1039 «Дело было не в зазоре»

ИСТОЧНИК:

*Альтшуллер Г.С., Селюцкий А.Б. Крылья для Икара. – Петрозаводск: Карелия, 1980. – С. 99-101.

СИТУАЦИЯ:

Любой вид электрохимической обработки сводится к анодному растворению. Ток пропускают через электролит, при этом металл заготовки, подключенный к положительному полюсу, переводится в ионное состояние и растворяется в электролите. Там, где и будущей детали должна быть выпуклость, у инструмента делают впадину, и наоборот. Там, где растворение между электродами минимальное, проходит максимальный по силе ток. Здесь анод растворяется быстрее всего. В итоге заготовка принимает форму, противоположную по форме инструменту.

Но возникает проблема. Если зазор будет слишком большим, то разница в расстояниях между выпуклыми и вогнутыми точками инструмента сглаживается, рельеф на обрабатываемой поверхности становится размытым, мелкие детали на нем не воспроизводятся. Если же зазор уменьшить, этот недостаток исчезает, но появляется новый: становится трудно прокачивать электролит между инструментом и заготовкой. Зазор между электродами забивается шлаком, процесс прекращается. Налицо явное техническое противоречие. Как его устранить?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Зазор должен быть большим, чтобы между заготовкой и инструментом можно было легко прокачивать электролит, и зазор должен быть малым, чтобы избежать искажений в форме детали.

РЕШЕНИЕ:

По правилам алгоритма решения изобретательских задач необходимо выбрать то состояние инструмента, при котором гарантируется максимальная производительность производственного процесса. Зазор между заготовкой и инструментом все время остается большим. Инструмент делается с искаженным изображением: при этом искажение инструмента компенсирует искажение, создаваемое большим расстоянием между инструментом и изделием. Фактически одно искажение поглощает другое, готовое изделие получается без искажений.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип местного качества:

в) каждая часть объекта должна находиться в условиях, наиболее благоприятных для ее работы.

КОММЕНТАРИЙ:

Решавший эту задачу изобретатель поначалу пошел иным путем. Он попробовал сделать зазор переменным – то большим, то малым. Это позволило разнести прокачку электролита и обработку деталей во времени. Но машиностроители упорно не хотели внедрять запатентованный способ. Это не удивляет, ведь при таком подходе противоречие полностью не было устранено, эффективность системы оказалась недостаточной.

КАТЕГОРИЯ:

ТРИЗ в промышленности

Карточка №1038 «Режем ровно»

ИСТОЧНИК:

*Юный техник. – 1983. – № 12. – С. 24.



СИТУАЦИЯ:

При обычной резке каучука, асбеста, целлюлозы и текстиля и подобных материалов образуются заусенцы, которые потом необходимо удалять. Можно ли использовать способ резки, лишенный такого недостатка?



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Режущий инструмент должен быть, чтобы обработать им изделие, и такого инструмента быть не должно, чтобы он не давал заусенцев.



РЕШЕНИЕ:

Австрийские инженеры придумали станок, где в качестве рабочего инструмента используется… вода. Тончайшая струя жидкости (ее диаметр не превышает 0.2 мм) подается к изделию со скоростью, вдвое превышающей скорость звука. Рез при этом имеет совершенно ровную поверхность.



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип «Использование пневмо- и гидроконструкций»:

а) вместо твердых частей объекта использовать газообразные и жидкие



КОММЕНТАРИЙ:

А вот металл и стекло такой обработке, увы не подлежат.



КАТЕГОРИЯ:

ТРИЗ в промышленности

Карточка №1037 «Контроль деформации»

ИСТОЧНИК:

*Юный техник. – 1983. – №1. – С. 39.



СИТУАЦИЯ:

Отдельные части строительных конструкций во время эксплуатации могут испытывать существенные нагрузки, которые способны привести техническую систему к серьезной деформации и даже к разрушению. Как вести контроль состояния таких конструкций?



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Тензометрический датчик должен быть, чтобы измерить величину напряжения в конструкции, и такого датчика быть не должно, чтобы сохранить идеальность системы.



РЕШЕНИЕ:

Английские инженеры предложили протягивать на ответственных участках конструкций оптическое стекловолокно, по которому пускается луч света. Если луч перестает проходить по такой линии связи – это сигнал о том, что нить оборвана. Значит, конструкция начала разрушаться.



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип «замена механической схемы»:

а) заменить механическую схему оптической, акустической или «запаховой»



КОММЕНТАРИЙ:

Логическим развитием такой идеи может стать использование би- и даже полисистемы из оптических волокон. Таким способом можно получить картину изменения напряжений в конструкции во временной динамике.



КАТЕГОРИЯ:

ТРИЗ в строительстве

Задача на обнаружение

Карточка №1036 «О чем задумался Айболит?»

ИСТОЧНИК:

*Фонд-Архив Генриха Альтшуллера (Г. Альтова). Выпуски 11-15. – Челябинск, 2001. – С. 60.

СИТУАЦИЯ:

Порошки в медицине представляет собой твердую лекарственную форму для наружного или внутреннего применения. Они состоят из измельченных веществ и обладают сыпучестью. Применение лекарств в такой форме увеличивает лечебный эффект, позволяет достаточно точно дозировать препараты. Порошки также более просты в изготовлении по сравнению с другими формами.

Обычно большие количества порошков упаковывают в двойные бумажные пакеты, коробки или стеклянные банки. Когда возникает необходимость разделять вещество на отдельные дозы, используется расфасовка в бумажные капсулы.

Давайте предположим, что в аптеке осуществляется продажа какого-то порошка. Доза его должна быть вполне определенной, чтобы соответствовать рецепту. При этом приходится использовать весовой инструмент или другие точные механизмы, что превращает процесс в довольно трудоемкую операцию. Как быть в этой ситуации доброму доктору Айболиту?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Количество порошка должна быть малым, чтобы соответствовать норме приема лекарства, и количество порошка должно быть большим, чтобы было удобно его реализовывать.

РЕШЕНИЕ:

Порошок рассыпают тонким слоем с малой поверхностной плотностью по бумажному листу и закрепляют на нем. Теперь можно легко отмерить, к примеру, 2 миллиграмма порошка. Для этого надо просто отрезать 2 квадратных сантиметра такой «порошковой» бумаги (если порошок рассыпан с плотностью 1 мг/кв. см).

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип «использование гибких оболочек и тонких пленок»

*Принцип «посредника»:

а) использовать промежуточный объект, переносящий или передающий действие

б) на время присоединить к объекту другой (легкоудалимый) объект

КОММЕНТАРИЙ:

В результате устранения противоречия доза стала малой по количеству вещества, одновременно оставаясь большой по размеру. Оба противоречивых требования теперь легко уживаются в одном объекте. А необходимо было лишь изменить исходное понятие «доза», которое разделилось на два более четких понятия: «размер» и «количество вещества».

КАТЕГОРИЯ:

ТРИЗ в медицине

Карточка №1035 «Вездеход на колесах»

ИСТОЧНИК:

*Юный техник. – 1982. – №3. – С. 32.



СИТУАЦИЯ:

Гусеничный трактор обладает отличной проходимостью. Но для использования в сельском хозяйстве предпочтительнее колесная техника: пневматические колеса меньше трамбуют вспаханную почву. Но возникает вопрос: как сделать колесный трактор более «вездеходным»?



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

У трактора должно быть четыре колеса, чтобы сохранить проверенную схему, и колес должно быть много, чтобы увеличить число точек соприкосновения с почвой.



РЕШЕНИЕ:

Немецкие инженеры предложили трактор, у которого двенадцать колес вместо обычных четырех. Колеса необычного трактора расположены по три в ряд с каждой стороны машины. Испытания показали, что такой трактор не буксует на влажном грунте и не вязнет в нем.



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Стандарт 3.1.1:

Эффективность системы – на любом этапе развития – может быть повышена системным переходом 1-а: с объединением системы с другой системой (или системами) в более сложную бисистему или полисистему.

*Принцип объединения:

а) соединить однородные или предназначенные для смежных операций объекты



КОММЕНТАРИЙ:

Фактически схема трактора почти не изменилась: на каждой оси с обеих сторон у машины осталось по «колесу», просто каждое «колесо» стало составным. Но при этом в три раза увеличилось число точек опоры. Дополнительное преимущество предложенного решения – такая двенадцатиколесная машина расходует меньше топлива.



КАТЕГОРИЯ:

ТРИЗ в сельском хозяйстве

Карточка №1034 «Дознание пилота Пиркса»

ИСТОЧНИК:

К/ф «Дознание пилота Пиркса» (СССР, Польша, 1978)

СИТУАЦИЯ:

В не слишком отдаленном будущем одна из фирм разработала человекоподобных роботов. Для испытаний новинки решено сформировать смешанный космический экипаж из людей и машин. Этой команде предстоит запустить зонд в «щель Кассини», расположенную в районе колец Сатурна.

Капитаном корабля решено назначить пилота Пиркса, отличающегося исключительной порядочностью и честностью. Предполагалось, что Пиркс сможет непредвзято оценить работу членов команды. Никто из членов экипажа, включая капитана, ничего не знает об остальных участниках экспедиции. Роботам запрещено раскрывать себя, они должны вести себя так же, как обычные люди. Пирксу, в соответствии с заданием, предстоит каким-то образом выяснить, кто из его спутников является замаскированным роботом. Как это сделать?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Тест на робота должен быть, чтобы выявить человекоподобную машину, и такого теста быть не должно, потому что проводить объективное тестирование запрещено по условиям эксперимента.

РЕШЕНИЕ:

Пиркс использует для выявления робота нештатную ситуацию. При попытке пройти через щель Кассини и сбросить зонд корабль начинает швырять в стороны. Возникает опасность столкновения с кольцами Сатурна. Один из членов экипажа, Калдер, намерен включить торможение и уйти из опасной зоны. Но такое решение грозит убить всех людей на корабле.

Пиркс опережает Калдера, включив вместо торможения полное ускорение. Калдер, оказавшийся роботом, не выдерживает таких перегрузок. У него отрываются кисти рук, а тело разлетается при ударе о стену кабины корабля.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип «наоборот»:

а) вместо действия, диктуемого условиями задачи, осуществить обратное действие

КОММЕНТАРИЙ:

В ходе последующего расследования, проведенного на Земле, выяснилось, что злонамеренный Калдер сознательно пытался создать ситуацию, когда любой приказ командира привел бы к гибели живых существ. Но нестандартное решение Пиркса помешало коварным планам робота.

КАТЕГОРИЯ:

Задача на обнаружение

Карточка №1033 «Производство стекла в деталях»

ИСТОЧНИК:

*Видео «Производство стекла в деталях»



СИТУАЦИЯ:

Производство оконного стекла содержит немало хитростей. Вот отлитое стекло в виде трехсотметровой ленты ползет по роликовому конвейеру. Теперь эту ленту необходимо нарезать на листы. При этом требуется соблюсти необходимые пропорции: отдельные фрагменты стекла должны быть нарезаны точно под прямым углом. Возникает противоречие: если резать неподвижную ленту, нет необходимости двигать нож вместе с лентой, но тогда процесс становится очень медленным. Если резать ленту в движении, то нож придется двигать по ходу движения вместе с лентой со скоростью, пропорциональной скорости перемещения стекла. А это сделать сложно. Как быть?



СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Стекло должно быть неподвижным относительно ножа, чтобы получить ровный рез под прямым углом, и стекло должно двигаться по конвейеру, чтобы процесс производства был более производительным.



РЕШЕНИЕ:

Нож для резки стеклянной ленты размещают под определенным углом. Это позволяет делать косой рез на движущейся ленте. В результате получаем правильные 90 градусов.



ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Закон согласования ритмики

*Принцип динамичности:

а) характеристики объекта (или внешней среды) должны меняться так, чтобы быть оптимальными на каждом этапе работы



КОММЕНТАРИЙ:

Противоречие устранено согласованием ритмики элементов системы. В итоге стекло одновременно находится в движении (относительно конвейера) и неподвижно (относительно ножа).



КАТЕГОРИЯ:

ТРИЗ в промышленности

Карточка №1032 «Гляжусь в тебя как в зеркало»

ИСТОЧНИК:

*Личная картотека автора блога

СИТУАЦИЯ:

Ежедневно общаясь с людьми, мы используем огромное количество приемов и техник, о которых чаще всего даже не догадываемся. В ход идут как вербальные, так и невербальные средства. Эффективное общение предполагает выстраивание между людьми прочного «моста» взаимопонимания. Каким образом можно быстро расположить к себе собеседника и лучше понять его мысли и чувства?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Психологический прием должен быть, чтобы решить задачи общения, и такого приема быть не должно, чтобы сохранить идеальность системы.

РЕШЕНИЕ:

В практике нейролингвистического программирования широко используются техники, получившие название «присоединение» и «отзеркаливание». Смысл приемов состоит в том, чтобы обращать внимание на позу и жесты собеседника, на движения его рук и головы. И не просто обращать внимание, а неявным образом, тонко и незаметно для партнера по общению воспроизводить эти невербальные проявления.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип копирования

*Принцип вынесения:

а) отделить от объекта «мешающую» часть («мешающее» свойство) или, наоборот, выделить единственно нужную часть или нужное свойство

КОММЕНТАРИЙ:

Использовать присоединение и отзеркаливание нужно с большой осторожностью, не допуская механического копирования жестов, поз и движений. В противном случае собеседник может почувствовать, что происходит манипулирование его поведением. Цель же описанных приемов не в управлении человеческим поведением, а в том, чтобы добиться наиболее полного взаимопонимания.

КАТЕГОРИЯ:

ТРИЗ в психологии

Карточка №1031 «Эталонный вес»

ИСТОЧНИК:

*Личная картотека автора блога

СИТУАЦИЯ:

Не знаю как сейчас, а вот в начале лихих 90-х выявление нарушений в сфере потребительского рынка входило в непосредственную повседневную обязанность службы участковых инспекторов. По крайней мере, в славном городе-герое Санкт-Петербурге. Обычно торговлю проверяли в ходе специальных рейдов. Группа из двух-трех сотрудников милиции в гражданской или форменной одежде последовательно обходила торговые точки на территории отдела милиции, выявляя случаи обмана потребителей.

Способов одурачить доверчивого покупателя существует великое множество. Один из них, самый распространенный, – это «заряженные» весы. Путем хитрых манипуляций с измерительным оборудованием или разновесками торговцы сознательно завышали вес отпускаемого товара, откладывая таким образом лишние копеечки в свой карман.

Казалось бы, проверить исправность показаний весов просто – нужно лишь поставить на них контрольную гирю. Хозяйскими разновесками пользоваться не рекомендуется – они вполне могут не соответствовать номиналу. Весь день таскать с собой собственный эталонный вес не слишком удобно. Однако смышленые сотрудники милиции умудрялись с точностью до грамма определять то, насколько правильно настроены весы. Каким образом?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Эталон веса должен быть, чтобы проверить правильность показаний весового оборудования, и такого эталона быть не должно, поскольку его попросту нет под рукой.

РЕШЕНИЕ:

В качестве эталонного веса использовали табельное оружие – пистолет Макарова. Вместе со снаряженным магазином ПМ весит ровно 810 граммов. Достаточно положить внушительный «ствол» на чашку весов – и можно мгновенно убедиться в их исправности. Или в неисправности.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Мобилизация ресурсов

*Принцип универсальности:

а) объект выполняет несколько разных функций, благодаря чему отпадает необходимость в других объектах

КОММЕНТАРИЙ:

Дополнительный полезный эффект: замечено, что один лишь вид боевого оружия сам по себе успокаивает и дисциплинирует нарушителей правил торговли, многие из которых склонны к препирательствам с властью и к бесплодным дискуссиям относительно сложностей жизни в этой необычной и неповторимой стране.

КАТЕГОРИЯ:

ТРИЗ в правоохранительной деятельности

Карточка №1030 «Агент под надежным прикрытием»

ИСТОЧНИК:

*Филипп Дик, «Помутнение» («Скользя во тьме»), роман

*Фантастический фильм «Помутнение» (“A Scanner Darkly”, США, 2006)

СИТУАЦИЯ:

Действие фантастического романа Ф. Дика разворачивается в США в недалеком будущем. Катастрофические размеры в стране приобрело распространение наркотиков. Специальный отдел полиции внедряет в среду наркоманов своего агента. Уровень секретности операции предельно высокий: даже куратор тайного агента не знает его настоящего имени и никогда не видел в лицо. Как построить контакты с внедренным в преступную среду «кротом», если куратору необходимо время от времени непосредственным образом общаться с агентом, чтобы обмениваться сведениями и передавать очередные задания?

СИСТЕМНОЕ ПРОТИВОРЕЧИЕ:

Куратор должен видеть агента, чтобы эффективно обмениваться с ним сведениями, и он не должен его видеть, чтобы сохранить высокий уровень секретности операции.

РЕШЕНИЕ:

Для непосредственного общения куратора и агента был изобретен особый костюм, составленный из множества кварцевых линз, соединенных с микрокомпьютером. Такой наряд содержал в своей памяти полтора миллиона характеристик внешности, присущих самым разным людям. За короткую долю секунды компьютер передавал на сверхтонкую мембрану, окружавшую носителя костюма, разнообразные оттенки волос, глаз, формы носа, расположения зубов, конфигурации лицевых костей. Искажения вносились и в голос.

Собеседники, облаченные в такие костюмы-калейдоскопы, могли свободно общаться при непосредственном контакте в защищенном служебном помещении, не опасаясь быть опознанными по признакам внешности или голосу.

ИСПОЛЬЗОВАННЫЙ ПРИЕМ:

*Принцип местного качества:

а) перейти от однородной структуры объекта (или внешней среды, внешнего воздействия) к неоднородной

*Принцип «посредника»:

а) использовать промежуточный объект – переносящий или передающий действие

б) на время присоединить к объекту другой (легкоудалимый) объект

КОММЕНТАРИЙ:

Попытки описать признаки внешности носителя суперкостюма были заведомо обречены на неудачу: перед глазами наблюдателя беспрестанно прыгали и переливались цветными пятнами весьма причудливые образы, вмещавшие в себя внешность людей разных национальностей.

Одно непонятно: чтобы облачиться в такой костюм, агент должен был пройти в специально оборудованное служебное помещение, расположенное в официальном здании полиции. Но ведь в момент входа в учреждение он выглядит обычным образом и вполне может быть зафиксирован сторонним наблюдателем. С чего бы это прожженному наркоману так часто посещать полицию? Уж не засланный ли он «казачок»? Неувязочка, товарищ Филип Дик…

КАТЕГОРИЯ:

ТРИЗ в правоохранительной деятельности
